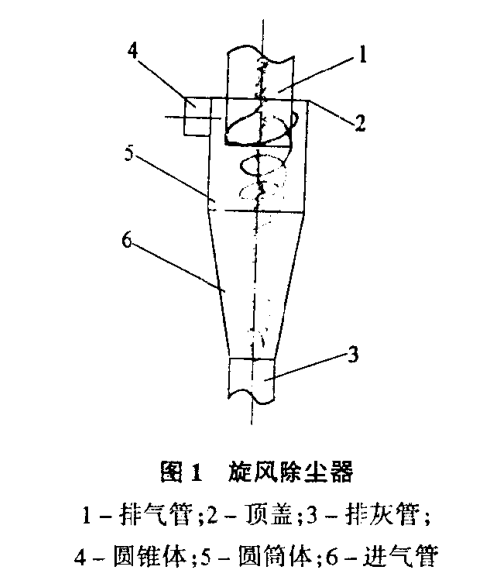

旋風除塵器的結構見圖1。

　　當含塵氣流由進氣管進入旋風除塵器時，氣流將由直線運動變?yōu)閳A周運動。旋轉氣流的絕大部分沿器壁呈螺旋形向下，朝錐體流動。通常稱此為外旋氣流。含塵氣體在旋轉過程中產生離心力，將重量大于氣體的塵粒甩向器壁。塵粒一旦與器壁接觸，便失去慣性力而靠人口速度的動量和向下的重力沿壁面下落，進入排灰管。旋轉下降的外旋氣流在到達錐體時，因錐體形的收縮而向除塵器中心靠攏。

　　根據“旋轉矩”不變?cè)恚淝邢蛩俣炔粩嗵岣摺．?dāng)氣流到達錐體下端某一位置時，即以同樣的旋轉方向從旋風除塵器中部，由下反轉而上，繼續作螺旋流動，即內旋氣流。最后凈化氣體經排氣管排出器外。一部分未被捕集的塵粒也由此逃逸。
